4.4 Statica delle barre inflessibili o non flesse

Convenzioni di notazione

← 4.3 Statica dei fili · Indice · 4.5 Statica delle aste e degli archi elasticamente flessibili →


Orientamento

La sezione formula il problema ai limiti per le barre rettilinee sollecitate soltanto a trazione o compressione e lo applica alla colonna pesante e alla trave in calcestruzzo precompresso.

Nota editoriale sulle formule. Alcune etichette testuali e alcuni simboli risultano corrotti nella fonte digitale. Le formule sono conservate senza ricostruzioni congetturali.

Contenuti

  • 4.4.1 Il problema ai limiti
  • Ipotesi generali

  • Possibili condizioni ai limiti

  • Equazioni di equilibrio

  • Leggi costitutive

  • 4.4.2 Il problema della colonna pesante
  • Caso incastro-libero

  • Caso incastro-incastro

  • 4.4.3 Il problema della trave in cemento armato precompresso

4.4.1 Il problema ai limiti

Ipotesi generali

Studiamo mezzi curvilinei la cui configurazione di equilibrio è rettilinea e nei quali l’unico sforzo interno non nullo è lo sforzo normale. Ciò accade quando il mezzo è inflessibile e conserva la curvatura di riferimento nulla, oppure quando carichi e vincoli producono soltanto trazione o compressione e la configurazione rettilinea è stabile. Il problema ai limiti si riduce allora a un’equazione scalare e può essere analizzato anche per leggi costitutive non lineari o viscoelastiche.

Definizione 4.8 (Barre in trazione-compressione, senza flessione). In tutta questa sezione, consideriamo un mezzo curvilineo le cui configurazioni sono rettilinee. Indicando con \(\mathbf{t}\) il suo vettore tangente, la configurazione di equilibrio si può esprimere come

\[\mathbf{x}(S)=\mathbf{x}_{0}+\mathrm{s}(S)\mathbf{t} \quad \forall S \in \mathbb{C}_{R}=\left(0, \ell_{R}\right)\]

dove \(\mathbf{x}_0\) è la posizione dell’estremo \(S=0\). L’incognita cinematica è la funzione \(S\mapsto s(S)\), che assegna l’ascissa curvilinea nella configurazione di equilibrio al punto materiale di coordinata \(S\). Vale \(s(0)=0\) e la lunghezza corrente della barra è \(\ell=s(\ell_R)\). La deformazione estensionale soddisfa

\[\mathrm{s}^{\prime}(S)=1+\varepsilon(S) \quad \forall S \in\left(0, \ell_{R}\right)\]

L’unico sforzo interno è lo sforzo normale, considerato funzione di \(S\),

\[\mathbf{R}(S)=N(S)\mathbf{t}, \quad M(S)=0 \quad \forall S \in \mathbb{C}_{R}=\left(0, \ell_{R}\right)\]

Le differenze essenziali rispetto ai fili trattati nella sezione precedente sono:

  1. si ammettono stati nei quali lo sforzo normale è negativo, cioè di compressione;
  2. si considerano soltanto configurazioni di equilibrio rettilinee.

Possibili condizioni ai limiti

I problemi differiscono soprattutto per le condizioni agli estremi. La barra

  1. può essere vincolata nel punto \(\mathbf{x}_0\) oppure soggetta alla forza \(\mathcal{F}_0\mathbf{t}\) in \(S=0\);
  2. è soggetta a forze distribuite \(S\mapsto\mathbf{f}_R(S)=f_R(S)\mathbf{t}\);
  3. può essere soggetta a forze concentrate \(\mathcal{F}_{S_{i}}\mathbf{t}\) nei punti \(S_{i}\in\mathbb{P}_R\);
  4. può essere vincolata nel punto \(\mathbf{x}_\ell=\mathbf{x}_0+\ell\mathbf{t}\) oppure soggetta alla forza \(\mathcal{F}_\ell\mathbf{t}\) in \(S=\ell_R\).

Le forze possono dipendere dalla posizione corrente \(s(S)\) del punto di applicazione. Indichiamo con vincolato–vincolato, vincolato–libero, libero–vincolato e libero–libero i quattro casi: | | | | | | | — | — | — | — | — | | Tipo C.L. | fissata-fissata \(=\mathrm{FF}\) | fissata-libera \(=\mathrm{FL}\) | libera-fissata \(=\mathrm{LF}\) | libera-libera \(=\mathrm{LL}\) | | \(S=0\) | \(\mathbf{x}(0)=\mathbf{x}_0\) | \(\mathbf{x}(0)=\mathbf{x}_0\) | \(N^+(0) = -\mathcal{F}_0\) | \(N^+(0) = -\mathcal{F}_0\) | | \(S=\ell_R\) | \(\mathbf{x}(\ell_R)=\mathbf{x}_\ell\) | \(N^-(\ell_R)=\mathcal{F}_\ell\) | \(\mathbf{x}(\ell_R)=\mathbf{x}_\ell\) | \(N^-(\ell_R)=\mathcal{F}_\ell\) |

Tabella 4.3 — Condizioni agli estremi per i quattro tipi di problema.

Equazioni di equilibrio

In ogni caso, lo sforzo normale deve soddisfare le equazioni locali di equilibrio

\[\left\{\begin{array}{l} \frac{dN}{d S}(S)+f_R(S)=0 \quad \forall S \in (0, \ell_R) \setminus \mathbb{P}_R \tag{4.10}\\ \left[\!\left[ N \right]\!\right] (S_{i}) + \mathcal{F}_{S_{i}} = 0 \quad \forall S_{i} \in \mathbb{P}_R. \end{array}\right.\]

Leggi costitutive

Considereremo leggi costitutive elastiche e viscoelastiche.

4.4.2 Il problema della colonna pesante

Consideriamo una colonna omogenea a sezione costante di area \(A\), costituita da un materiale di densità \(\rho_m\) e soggetta alla gravità uniforme \(\mathbf{g}=-g\mathbf{e}_2\), con \(g>0\). Non agiscono forze concentrate. Studiamo diverse condizioni agli estremi e diverse leggi costitutive. Poniamo \(\mathbf{t}=\epsilon\mathbf{e}_2\), con \(\epsilon=+1\) per una colonna orientata verso l’alto e \(\epsilon=-1\) per una colonna orientata verso il basso.

Caso incastro-libero

La colonna è vincolata in \(\mathbf{O}\) all’estremo \(S=0\) e libera all’altro estremo. Il caso libero–vincolato si tratta allo stesso modo, invertendo l’orientamento. L’equazione di equilibrio e la condizione al bordo in \(S=\ell_R\) sono

\[N'(S)-\epsilon \rho_m A g = 0 \quad \forall S\in(0, \ell_R), \quad N(\ell_R)=0.\]

L’equilibrio determina lo sforzo normale indipendentemente dalla legge costitutiva:

\[N(S) = -\epsilon \rho_m A g (\ell_R - S) \qquad \forall S \in (0, \ell_R).\]

La distribuzione coincide con quella di una colonna rigida: la sezione di coordinata \(S\) sostiene il peso del tratto compreso fra essa e l’estremo libero. La colonna è ovunque tesa se \(\epsilon=-1\) e ovunque compressa se \(\epsilon=+1\). La legge costitutiva interviene soltanto nel calcolo della configurazione \(S\mapsto s(S)\). Per un materiale elastico, la prova di trazione–compressione uniaxiale fornisce la legge costitutiva (cfr. sezione 3.3.2)

\[N = N_{ex}(\varepsilon) = w_{ex}'(\varepsilon)A\]

Di conseguenza, tenendo conto della condizione al bordo in \(S=0\), la configurazione d’equilibrio deve soddisfare

\[w_{ex}'(s'(S)-1) = -\epsilon \rho_m g (\ell_R-S) \qquad \forall S\in(0, \ell_R), \quad s(0)=0\]

La possibilità di risolvere la relazione dipende dalla monotonia della legge sforzo–deformazione. Se \(w_{ex}'\) è strettamente crescente, è invertibile e determina un unico valore di \(s'(S)\). Se non è monotona, come può avvenire nei materiali a memoria di forma, a uno stesso sforzo possono corrispondere più deformazioni; torneremo su questo caso nella sezione 5.5.2. Nel caso monotono basta invertire la legge e integrare:

\[s(S) = S + \int_0^S (w_{ex}')^{-1}\left(-\epsilon \frac{\rho_m g}{E} (\ell_R - \zeta)\right)d\zeta\]

Ad esempio, prendendo una legge elastica lineare \(w_{ex}(\varepsilon)=\frac{1}{2} E \varepsilon^2\), si ottiene

\[s(S) = S - \frac{1}{2}\epsilon \rho_m g (2\ell_R - S) S\]

In particolare, la lunghezza della colonna pesante all’equilibrio è

\[\frac{\ell}{\ell_R} = 1 - \epsilon \frac{\rho_m g \ell_{R}}{2E}\]

Compare, come per il filo pesante, il rapporto adimensionale \(\rho_mg\ell_R/E\), in genere piccolo per le colonne e i materiali dell’ingegneria civile.

Caso incastro-incastro

La colonna è vincolata in \(\mathbf{O}\) per \(S=0\) e nel punto \(\mathbf{x}_\ell=\ell\mathbf{e}_2\) per \(S=\ell_R\). Possiamo limitarci a \(\epsilon=+1\), poiché il caso opposto si ottiene invertendo l’orientamento \(S\mapsto\ell_R-S\). L’equazione di equilibrio resta

\[N'(S) - \rho_m A g = 0 \qquad \forall S \in (0, \ell_R)\]

ma non c’è più una condizione al bordo sulla forza. Il sistema è ora iperstatico: l’equilibrio non determina esattamente la ripartizione degli sforzi normali ma solo

\[N(S) = N_0 + \rho_m A g S \qquad \forall S \in (0, \ell_R)\]

e la costante \(N_0\) resta da individuare. Per determinarla occorrono la legge di comportamento e le condizioni di vincolo. Nel caso elastico lineare \(N_{ex}(\varepsilon)=EA\varepsilon\):

\[s'(S) = 1 + \frac{N_0}{EA} + \frac{\rho_m g}{E} S \qquad \forall S \in (0, \ell_R)\]

Le condizioni richiedono \(s(0)=0\) e \(s(\ell_R)=\ell\); quindi \(\int_0^{\ell_R} s'(S)d S = \ell\), uguaglianza da cui si ricava \(N_0\):

\[N_0 = EA\left( \frac{\ell}{\ell_R} - 1 \right) - \frac{1}{2}\rho_m A g \ell_R\]

Sostituendo, la ripartizione degli sforzi normali è determinata completamente:

\[N(S) = EA \left(\frac{\ell}{\ell_R} - 1 \right) - \frac{1}{2}\rho_m A g (\ell_R - 2S) \qquad \forall S \in (0, \ell_R)\]

Si ricava poi la configurazione di equilibrio con una semplice integrazione:

\[s(S) = \frac{S}{\ell_R}\ell - \frac{\rho_m g}{2E}S(\ell_R - S)\]

Se \(\ell=\ell_R\), cioè se la distanza fra gli estremi coincide con la lunghezza naturale, la distribuzione dello sforzo normale non dipende dal modulo di Young. Riassumendo: Nel caso vincolato–vincolato la colonna è iperstatica, ma la legge costitutiva e la compatibilità determinano la distribuzione degli sforzi interni.

4.4.3 Il problema della trave in cemento armato precompresso

Il calcestruzzo è molto usato nelle costruzioni per il costo contenuto e la facilità di posa, ma possiede una resistenza a trazione assai minore di quella a compressione. La precompressione riduce le trazioni in esercizio mediante cavi d’acciaio preventivamente tesi. La tecnica fu sviluppata da Eugène Freyssinet a partire dal 1928. Lo scorrimento viscoso del calcestruzzo riduce nel tempo la tensione nei trefoli e quindi la precompressione. Analizziamo questo effetto per una trave rettilinea sollecitata soltanto assialmente. Descriveremo le varie fasi del procedimento supponendo che:

  1. i cavi d’acciaio sono linearmente elastici, con modulo di Young \(E_a\);
  2. il calcestruzzo è viscoelastico secondo il modello di Zener, con modulo istantaneo \(E_b^0\), modulo differito \(E_b^\infty\) e tempo caratteristico \(\tau\);
  3. il cavo d’acciaio, di sezione circolare, è disposto lungo il centro geometrico della sezione; \(A_a\) e \(A_b\) sono le aree dell’acciaio e del calcestruzzo.

Figura

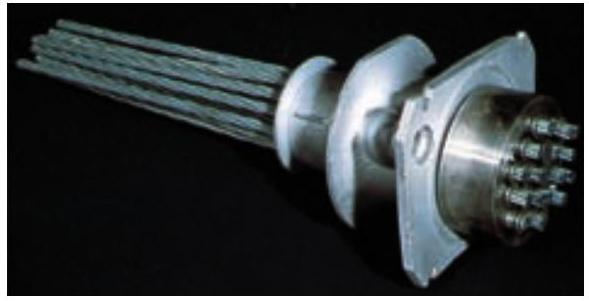

Cavo di precompressione.

Figura

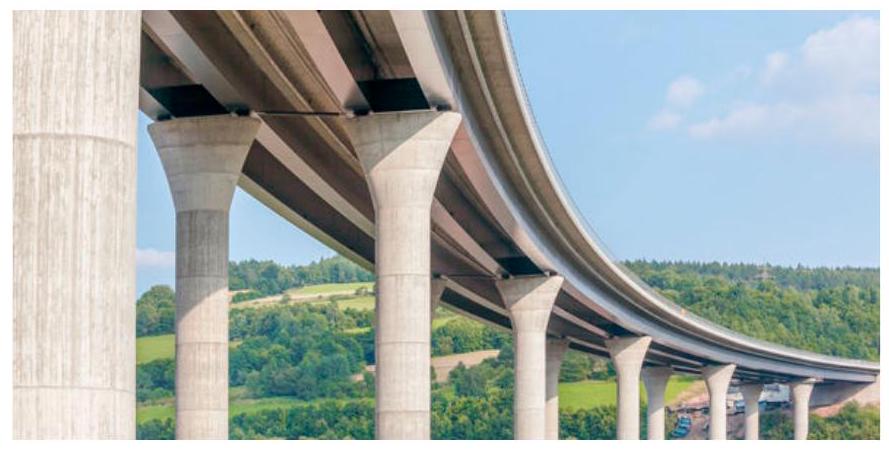

Trave in calcestruzzo precompresso.

Si tratta di calcolare le tensioni nell’acciaio e nel cemento durante le diverse fasi della fabbricazione e dopo la messa in esercizio.

  1. Messa in tensione del cavo. Il cavo d’acciaio ha lunghezza naturale \(\ell_R^a\). La forza \(N_p\) lo allunga fino alla lunghezza \(\ell_R^b\). Indicando con \(\bar\varepsilon\) la predeformazione,
\[\bar{\varepsilon} = \frac{N_p}{E_a A_a}, \quad \ell_R^b = (1+\bar{\varepsilon})\ell_R^a \tag{4.11}\]
  1. Getto del calcestruzzo. Il calcestruzzo viene colato attorno all’acciaio mantenuto sotto la forza \(N_p\). Dopo l’indurimento è inizialmente scarico e la sua lunghezza naturale è \(\ell_R^b\).

Figura

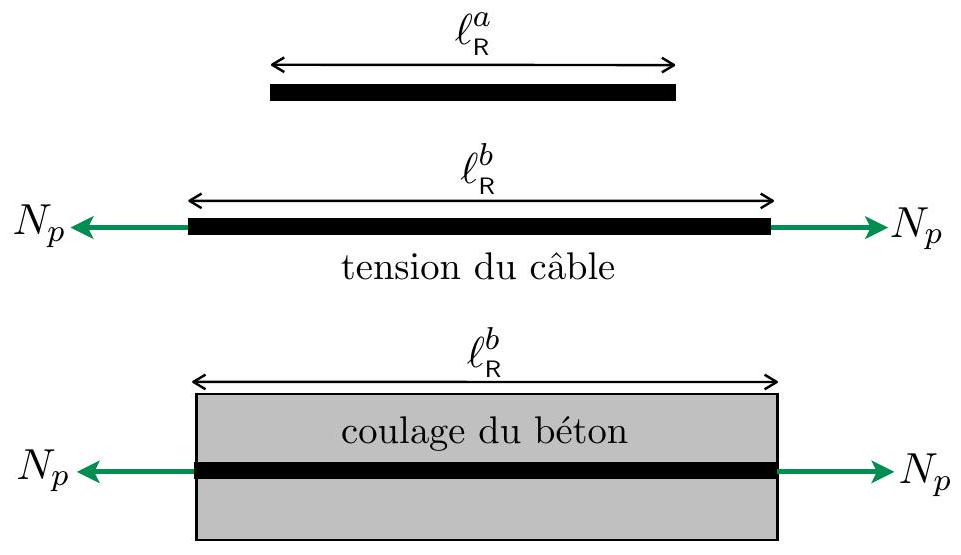

Figura 4.10 — Tensione del cavo e getto del calcestruzzo.

  1. Compressione iniziale del calcestruzzo. Rimuoviamo la forza esterna che tende il cavo. L’acciaio tende a recuperare la lunghezza naturale \(\ell_R^a\), ma l’aderenza con il calcestruzzo ne impedisce il completo rilassamento e comprime il calcestruzzo. Indichiamo con \(N_a^0\), \(N_b^0\) e \(\ell_0\) gli sforzi nell’acciaio e nel calcestruzzo e la lunghezza della trave al termine della fase. Poiché la trave è libera e non agiscono forze esterne,
\[N_a^0+N_b^0=0.\]

La legge di elasticità dell’acciaio e la legge elastica istantanea del calcestruzzo (valida in questa fase, che dura breve tempo) danno

\[N_a^0=E_a A_a \left( \frac{\ell_0}{\ell_R^a}-1 \right), \quad N_b^0 = E_b^0 A_b \left( \frac{\ell_0}{\ell_R^b}-1 \right)\]

Combinando queste tre relazioni (e tenendo conto della (4.11)), si ottengono le quantità richieste:

\[\ell_0 = \frac{1+\frac{N_p}{E_a A_a}}{1+\frac{N_p}{E_a A_a+E_b^0 A_b}} \ell_R^b, \qquad N_b^0 = -N_a^0 = -\frac{E_b^0 A_b}{E_a A_a + E_b^0 A_b + N_p} N_p \tag{4.12}\]

In pratica, poiché l’acciaio deve restare elastico durante la pre-tensione, la deformazione \(\bar{\varepsilon}\) non può superare qualche \(10^{-3}\). Si possono quindi trascurare le variazioni di lunghezza e, trascurando \(N_p\) rispetto a \(E_a A_a + E_b^0 A_b\), la tensione di compressione nel calcestruzzo vale

\[\sigma_b^0 \approx -\frac{E_b^0\bar{\varepsilon}}{1+ \frac{E_b^0 A_b}{E_a A_a}}\]

Figura

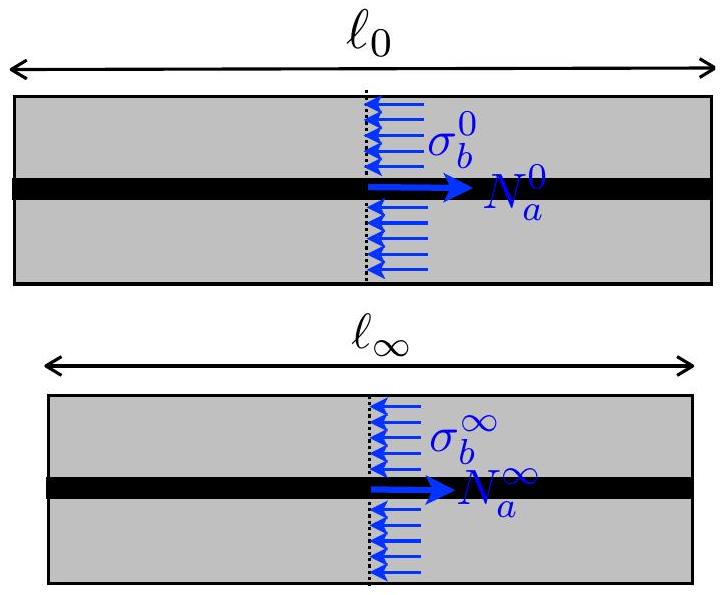

Figura 4.11 — Compressione istantanea del calcestruzzo e successiva perdita di precompressione per scorrimento viscoso.

  1. Scorrimento viscoso del calcestruzzo. Anche in assenza di forze esterne, il calcestruzzo compresso si deforma nel tempo. Nel modello di Zener, l’evoluzione dello sforzo normale è legata a quella della lunghezza mediante
\[N_b(t)+ \tau \dot{N}_b(t) = E_b^\infty A_b \varepsilon(t) + \tau E_b^0 A_b \dot{\varepsilon}(t), \quad \varepsilon(t)=\frac{\ell(t)}{\ell_R^b}-1\]

con condizioni iniziali come appena calcolato,

\[N_b(0)=N_b^0, \qquad \ell(0) = \ell_0\]

Poiché la trave è libera e l’acciaio viene considerato elastico,

\[N_a(t)+N_b(t) = 0, \qquad N_a(t) = E_a A_a \left(\frac{\ell(t)}{\ell_R^a}-1\right)\]

Sostituendo \(\ell(t)\) in funzione di \(N_b(t)\) e sostituendo nella legge di Zener, si ottiene l’equazione differenziale per \(N_b(t)\):

\[(E_a A_a + E_b^\infty A_b + N_p) N_b(t) + (E_a A_a + E_b^0 A_b + N_p) \tau \dot{N}_b(t) = - E_b^\infty A_b N_p \tag{4.13}\]

La soluzione, tenendo conto della condizione iniziale, è

\[N_b(t) = N_b^\infty + (N_b^0 - N_b^\infty) \exp(-t/ \tau_*)\]

dove \(N_b^0\) è dato dalla (4.12), mentre lo sforzo differito \(N_b^\infty\) e il tempo caratteristico \(\tau_*\) valgono

\[N_b^\infty = -\frac{E_b^\infty A_b}{E_a A_a + E_b^\infty A_b + N_p} N_p, \quad \tau_* = \frac{E_a A_a + E_b^0 A_b + N_p}{E_a A_a + E_b^\infty A_b + N_p} \tau \tag{4.14}\]

Se si trascura \(N_p\) rispetto a \(E_a A_a + E_b^\infty A_b\), la tensione differita di compressione del calcestruzzo vale

\[\sigma_b^\infty \approx -\frac{E_b^\infty \bar{\varepsilon}}{1 + \frac{E_b^\infty A_b}{E_a A_a}}\]

Confrontando con lo sforzo istantaneo \(\sigma_b^0\) e usando \(E_b^\infty<E_b^0\), otteniamo \(|\sigma_b^\infty|<|\sigma_b^0|\): lo scorrimento viscoso riduce la compressione prodotta dai cavi e quindi il margine rispetto alla fessurazione per trazione. Valutiamo gli ordini di grandezza. Il rapporto \(A_a/A_b\) fra le aree di acciaio e calcestruzzo non supera in genere il \(2\)–\(3\%\); il rapporto \(E_b^0/E_b^\infty\) può raggiungere \(3\), mentre \(E_a/E_b^0\) è circa \(5\). Gli acciai ad alta resistenza consentono predeformazioni di pochi millesimi. Ponendo \(E_b^0=4\times10^{10}\,\mathrm{Pa}\), \(E_b^0/E_b^\infty=3\), \(E_a/E_b^0=5\), \(A_a/A_b=2\%\) e \(\bar\varepsilon=3\times10^{-3}\), si ottiene

\[\sigma_b^0 = -10,9\,\mathrm{MPa},\quad \sigma_b^\infty = -9,2\,\mathrm{MPa}\]

cioè una perdita di precompressione del 15\% a causa del fluage.

Note della lezione del 2026-10-21

Barra vincolata–vincolata con carico assiale distribuito

Il caso incastro-incastro della colonna pesante (Sezione 4.4.2) si estende a un carico assiale distribuito qualsiasi. Usiamo le notazioni della Sezione 4.4.1 e lo spostamento assiale

\[u(S):=\mathrm{s}(S)-S,\qquad S\in(0,\ell_{\mathrm R}),\]

per il quale $\varepsilon=\mathrm s^{\prime}-1=u^{\prime}$.

Barra rettilinea con due incastri e carico assiale distribuito

Barra vincolata a entrambi gli estremi e soggetta a un carico assiale distribuito. Nella figura $L$ indica la lunghezza naturale $\ell_{\mathrm R}$ e $p(S)$ la densità $f_{\mathrm R}(S)$.

Proposizione (barra vincolata–vincolata, carico assiale qualsiasi). Consideriamo una barra della Definizione 4.8 con condizioni agli estremi di tipo FF e distanza fra i vincoli pari alla lunghezza naturale, $\ell=\ell_{\mathrm R}$, cioè $u(0)=u(\ell_{\mathrm R})=0$. Supponiamo che la legge costitutiva sia elastica lineare, $N=EA\,\varepsilon$ con $EA\gt 0$ costante, che le forze distribuite siano $f_{\mathrm R}(S)\,\mathbf t$ con $f_{\mathrm R}$ integrabile e assegnata in funzione di $S$, e che non agiscano forze concentrate. Allora l’unica soluzione possibile del problema è

\[N(S)=C-\int_0^S f_{\mathrm R}(\zeta)\,d\zeta,\qquad C=\frac{1}{\ell_{\mathrm R}}\int_0^{\ell_{\mathrm R}}(\ell_{\mathrm R}-\zeta)\,f_{\mathrm R}(\zeta)\,d\zeta,\qquad u(S)=\frac{1}{EA}\int_0^S N(\zeta)\,d\zeta,\]

Essa è ammissibile se $1+N/EA\gt 0$ in $(0,\ell_{\mathrm R})$, cioè se $\mathrm s^{\prime}=1+\varepsilon\gt 0$. Le forze esercitate dai vincoli sulla barra sono $-N(0)\,\mathbf t$ in $S=0$ e $N(\ell_{\mathrm R})\,\mathbf t$ in $S=\ell_{\mathrm R}$.

Dimostrazione. In assenza di forze concentrate, la (4.10) si riduce a $N^{\prime}+f_{\mathrm R}=0$ in $(0,\ell_{\mathrm R})$; integrando si ottiene l’espressione di $N$ con $C:=N(0)$, intesa come limite per $S\downarrow 0$. L’equilibrio da solo non determina $C$: il problema è iperstatico. La legge costitutiva dà $u^{\prime}=N/EA$ e, con $u(0)=0$, l’espressione di $u$. La condizione $u(\ell_{\mathrm R})=0$ equivale allora a

\[0=\int_0^{\ell_{\mathrm R}}N(S)\,dS=C\,\ell_{\mathrm R}-\int_0^{\ell_{\mathrm R}}\!\!\int_0^S f_{\mathrm R}(\zeta)\,d\zeta\,dS=C\,\ell_{\mathrm R}-\int_0^{\ell_{\mathrm R}}(\ell_{\mathrm R}-\zeta)\,f_{\mathrm R}(\zeta)\,d\zeta,\]

dove l’ultimo passaggio scambia l’ordine di integrazione sul triangolo $0\lt\zeta\lt S\lt\ell_{\mathrm R}$. Questa equazione determina $C$ in modo unico, e con esso $N$ e $u$. Infine, per le condizioni della Tabella 4.3, $N^{+}(0)$ è l’opposto della forza applicata in $S=0$ e $N^{-}(\ell_{\mathrm R})$ è la forza applicata in $S=\ell_{\mathrm R}$; nei punti vincolati queste forze sono le reazioni dei vincoli. $\square$

Legge costitutiva e compatibilità degli spostamenti risolvono quindi l’indeterminazione statica.

Esempio (carico uniforme). Sia $f_{\mathrm R}(S)=p_0$ costante, con $p_0\gt 0$: il carico è diretto come $\mathbf t$.

La proposizione dà $C=p_0\ell_{\mathrm R}/2$ e

\[N(S)=p_0\Bigl(\frac{\ell_{\mathrm R}}{2}-S\Bigr),\qquad u(S)=\frac{p_0}{2EA}\,S\,(\ell_{\mathrm R}-S),\qquad u_{\max}=u\Bigl(\frac{\ell_{\mathrm R}}{2}\Bigr)=\frac{p_0\,\ell_{\mathrm R}^2}{8EA}.\]

La metà $0\lt S\lt\ell_{\mathrm R}/2$ è tesa, la metà $\ell_{\mathrm R}/2\lt S\lt\ell_{\mathrm R}$ è compressa, e lo sforzo normale si annulla in $S=\ell_{\mathrm R}/2$. Le forze esercitate dai due vincoli sono uguali, $-N(0)\,\mathbf t=N(\ell_{\mathrm R})\,\mathbf t=-\tfrac12p_0\ell_{\mathrm R}\,\mathbf t$, entrambe opposte al carico; la loro somma con il carico totale $p_0\ell_{\mathrm R}\,\mathbf t$ è nulla, come richiede l’equilibrio globale. Si verificano direttamente $u(0)=u(\ell_{\mathrm R})=0$ e $N=EA\,u^{\prime}$.

Corollario (colonna pesante vincolata–vincolata). Per la colonna della Sezione 4.4.2 orientata verso l’alto, $\mathbf t=\mathbf e_2$, con estremi a distanza $\ell=\ell_{\mathrm R}$, il carico è $f_{\mathrm R}=-\rho_mAg$ e l’esempio precedente con $p_0=-\rho_mAg$ dà

\[N(S)=\rho_mAg\Bigl(S-\frac{\ell_{\mathrm R}}{2}\Bigr),\qquad \mathrm{s}(S)=S-\frac{\rho_m g}{2E}\,S\,(\ell_{\mathrm R}-S).\]

Dimostrazione. Si sostituisce $p_0=-\rho_mAg$ nelle formule dell’esempio e si usa $\mathrm s=S+u$. $\square$

La metà inferiore è compressa, la metà superiore è tesa. I due vincoli esercitano la stessa forza verso l’alto, $\tfrac12\rho_mAg\ell_{\mathrm R}\,\mathbf e_2$, e insieme sostengono il peso $\rho_mAg\ell_{\mathrm R}$. Le formule coincidono con quelle della Sezione 4.4.2 per $\ell=\ell_{\mathrm R}$: lo sforzo normale non dipende dal modulo di Young, mentre lo spostamento è proporzionale a $1/E$.
